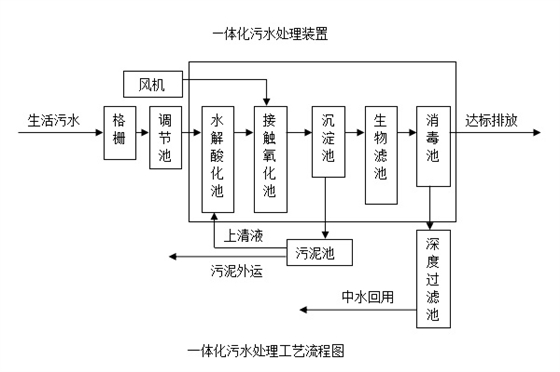

一體化污水處理工藝流程如圖所示：

廢水通過排水管網收集流入污水處理設施，流經格柵去除較大懸浮物。出水經調節池均質均量后，由調節池內的風機提升至一體化污水處理裝置，經一體化污水處理裝置處理后出水即可達標排放，亦可經過深度過濾后作為中水回用，用于綠地澆灌等。

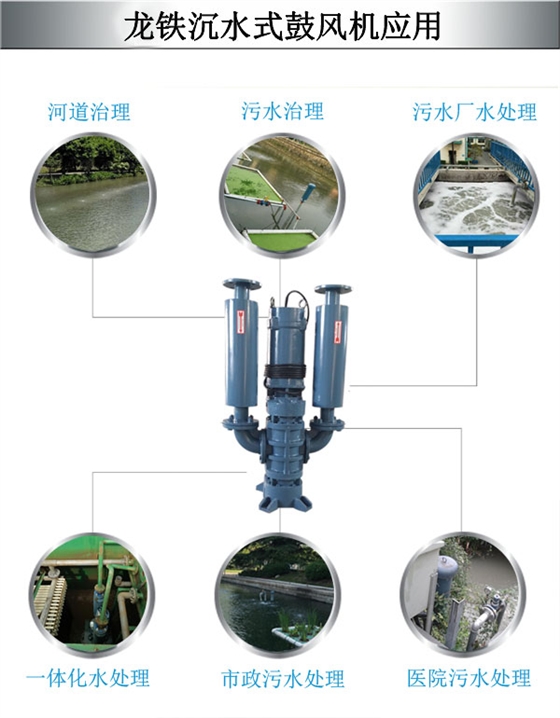

一體化設備沉水式風機具有處理效率高、能耗低、操作簡便、維護方便、噪聲低、使用壽命長等優點。因此，沉水式鼓風機在污水處理領域得以廣泛的應用，而且在新的形勢下，更具有不可替代的優勢：

(1)投資規模小。建設大型的污水處理設施一般面臨資金壓力，而且對于一般的單位企業很難負擔得起，沉水風機成本小，適合醫院，河道處理，電鍍等行業。

(2) 無需機房安裝。隨著城市化的進程，用地日益緊張。沉水式風機基本不占用地表面積，不影響建筑群的整體布局和環境景觀。

(3)有效實現出水回用，節約水源。經一體化污水處理設備處理后的出水，可凈化水質，可用于澆灌，沖廁，清潔道路等。

安裝要求

1.用繩索貨鏈條裝置機臺，降于槽底并安置于基面（不需要使用固定）。

2.不可將繩索鏈條拉緊，其尾端固定于掛鉤上。
